气体管路的选择对液质的影响

气体管路的选择对液质的影响

当实验室采购液质等精密的分析设备时,气体发生器可能是最后才考虑的一点。但最后一点,往往也是不容忽视的。气体的质量对后端设备的使用来说是非常重要的。

今天我们来谈谈气体管路的选择对液质的影响。

发生器产生的高纯氮气通过管路输送到液质。在发生器满足仪器要求的情况下,更需重视管路系统的材料选用和安装。气体管路的选择可能是影响分析数据质量的最重要因素之一,尤其是随着液质的更新换代,其灵敏度和分辨率都在大幅提高,任何可能存在的污染都会产生极大的影响。

实验室中,我们通常会看到氮气发生器通过软管连接、固定到液质上,以输送氮气,作为离子源的雾化气、干燥气等。

示意图

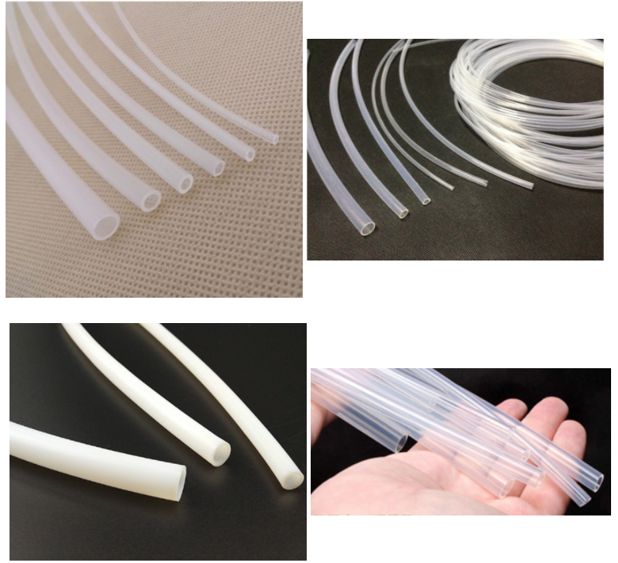

市场上有很多种类的软管可供选择,并且可根据距离选择合适的尺寸。

软管的材料一般是以高分子化合物为基体,再添加其他助剂所构成的材料,例如PE聚乙烯,PP聚丙烯,PTFE 聚四氟乙烯等。

PE(聚乙烯)

给液质供氮气:关注气体管路选择

气体管路的选择对液质的影响

当实验室采购液质等精密的分析设备时,气体发生器可能是最后才考虑的一点。但最后一点,往往也是不容忽视的。气体的质量对后端设备的使用来说是非常重要的。

今天我们来谈谈气体管路的选择对液质的影响。




发生器产生的高纯氮气通过管路输送到液质。在发生器满足仪器要求的情况下,更需重视管路系统的材料选用和安装。气体管路的选择可能是影响分析数据质量的最重要因素之一,尤其是随着液质的更新换代,其灵敏度和分辨率都在大幅提高,任何可能存在的污染都会产生极大的影响。

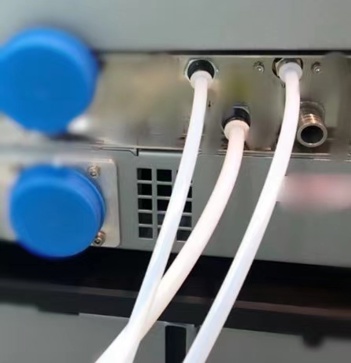

实验室中,我们通常会看到氮气发生器通过软管连接、固定到液质上,以输送氮气,作为离子源的雾化气、干燥气等。

示意图



市场上有很多种类的软管可供选择,并且可根据距离选择合适的尺寸。

软管的材料一般是以高分子化合物为基体,再添加其他助剂所构成的材料,例如PE聚乙烯,PP聚丙烯,PTFE 聚四氟乙烯等。





PE(聚乙烯)

PE(聚乙烯),是生活中应用非常广泛的一类塑料,由单体乙烯聚合而成,根据不同的工艺条件,有许多等级,具有化学稳定性好,柔性好、耐低温等特点,且具有较低的水蒸气渗透性。但是PE塑料对于一些化学与机械作用较敏感,耐热性差。

PE材料的软管,因其管壁较薄,不耐高压等原因,易在连接处产生漏气等问题,所以不建议用于发生器内部管路和气体输送管路。在Peak的产品中,PE软管仅用于发生器的排水管。

对于气体管路,PTFE是最佳选择。

PTFE(聚四氟乙烯)

PTFE(聚四氟乙烯)又名特氟龙,由四氟乙烯单体聚合而成,是一种透明或不透明的蜡状物,由于其对许多无机、有机化学品、溶剂等具有惰性,而被广泛用于机械、仪表、化工等领域。

聚四氟乙烯管具有优异的耐候性*,可耐低温、高温,耐高压,耐腐蚀、磨损等。这些特性让PTFE成为发生器内部的气体管路以及液质应用气体管路的首选材料。

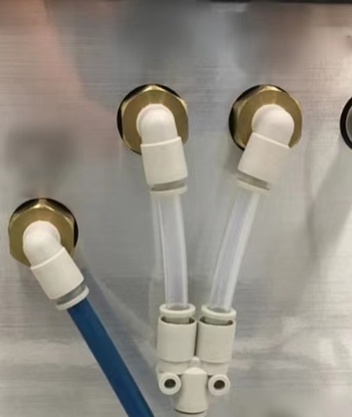

当然,除了关注管路种类,还要检查其他配件,不合规的配件使用,可能会引入杂质、影响气体纯度并对质谱造成干扰。毕克原厂售后提供的耗材、零部件均为英国原装进口,质量可靠且可确保与发生器其他部件100%相匹配,若采购、使用来源不明,无法保证产品质量的配件,易影响设备性能、造成设备故障,更严重的话可能还会对后端质谱、色谱等设备造成损坏。

另外,定期维护对发生器来说也至关重要,氮气发生器是通过净化和物理分离自然空气而生产出符合要求的气体。当发生器使用环境条件超出允许范围,会导致输出的气体不符合设计要求,并且会导致设备损坏、意外停机甚至缩短设备寿命。但若是条件有限,实验室环境不尽如人意,定期维护更换以及检查设备也是可以起到一定预防作用的,通过定期更换滤芯等耗材,检查管路、接头、密封件等易损件,检查整机等,以保证发生器性能、减少发生器意外停机、延长发生器寿命,从而保障后端设备的正常使用。



* 部分图片来源于网络

* 耐候性:材料如涂料、建筑用塑料、橡胶制品等,应用于室外经受气候的考验,如光照、冷热、风雨、细菌等造成的综合破坏,其耐受能力叫耐候性。(来自百度百科)
